    閘閥\Z61Y-25 DN100產品詳細技術參數說明書

    [ 2025-04-10 ]

    ‌Z61Y-25 DN100閘閥是一種焊接式鍛鋼閘閥,適用于石油、化工、水力、火力電站等各種系統的管路上,用于切斷或接通管路介質‌‌。該閥門的具體參數和特性如下:

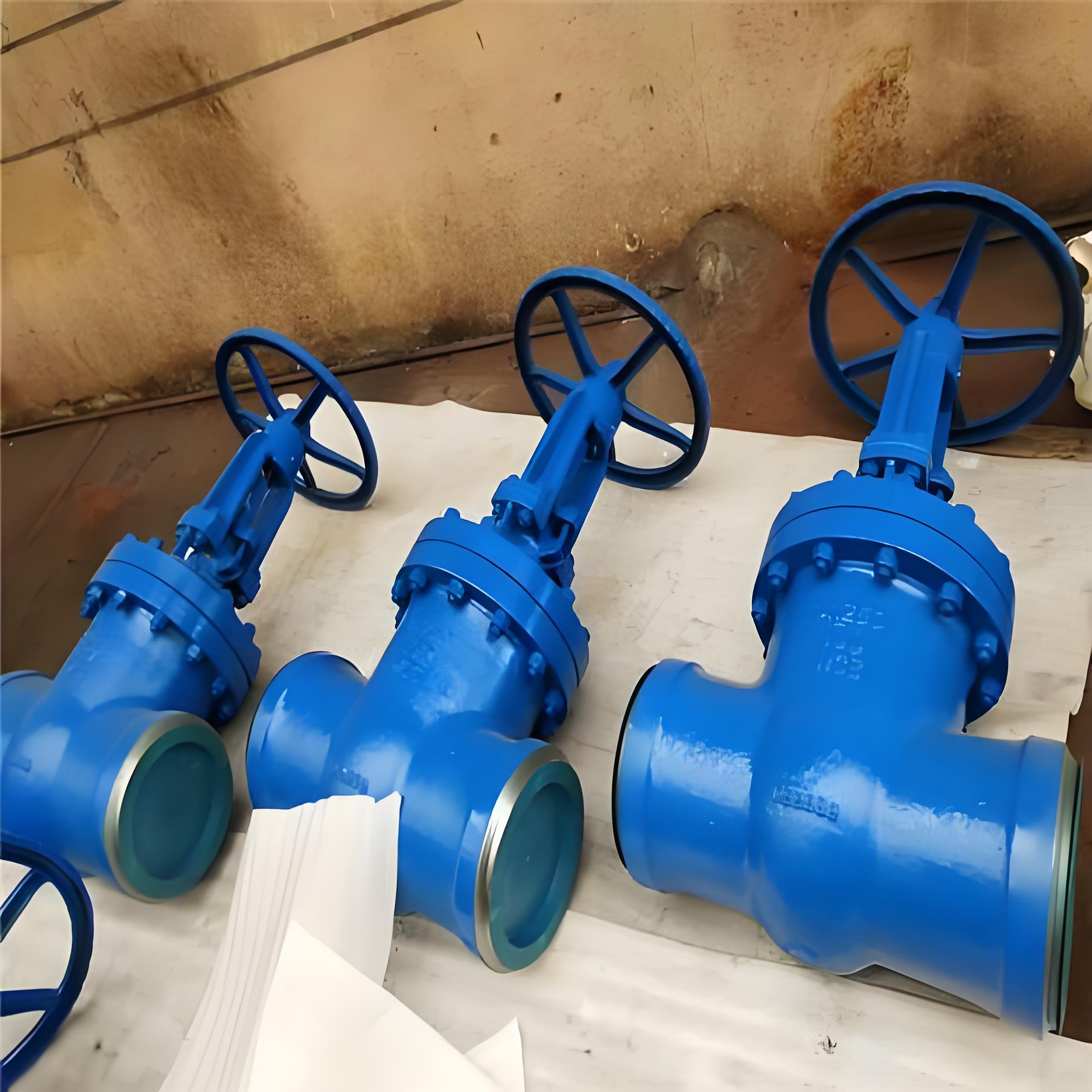

    閥
    適用范圍和工作環境

    • ‌適用介質‌:水、油品、蒸汽等‌。
    • ‌工作溫度‌:≤600℃‌。
    • ‌公稱壓力‌:1.6MPa~42.0MPa(或150LB-2500LB)‌。
    閘閥

    結構特點和材料

    • ‌結構形式‌:全徑或縮徑,明桿支架式,自定心壓板壓套式‌。
    • ‌連接方式‌:焊接、法蘭、內螺紋、承插焊‌。
    • ‌閥體材料‌:鍛鋼、鍛不銹鋼、A105、A182、F22、F304等‌。
    • ‌密封面材料‌:不銹鋼和硬質合金,密封可靠,耐磨、耐高溫、耐腐蝕‌。

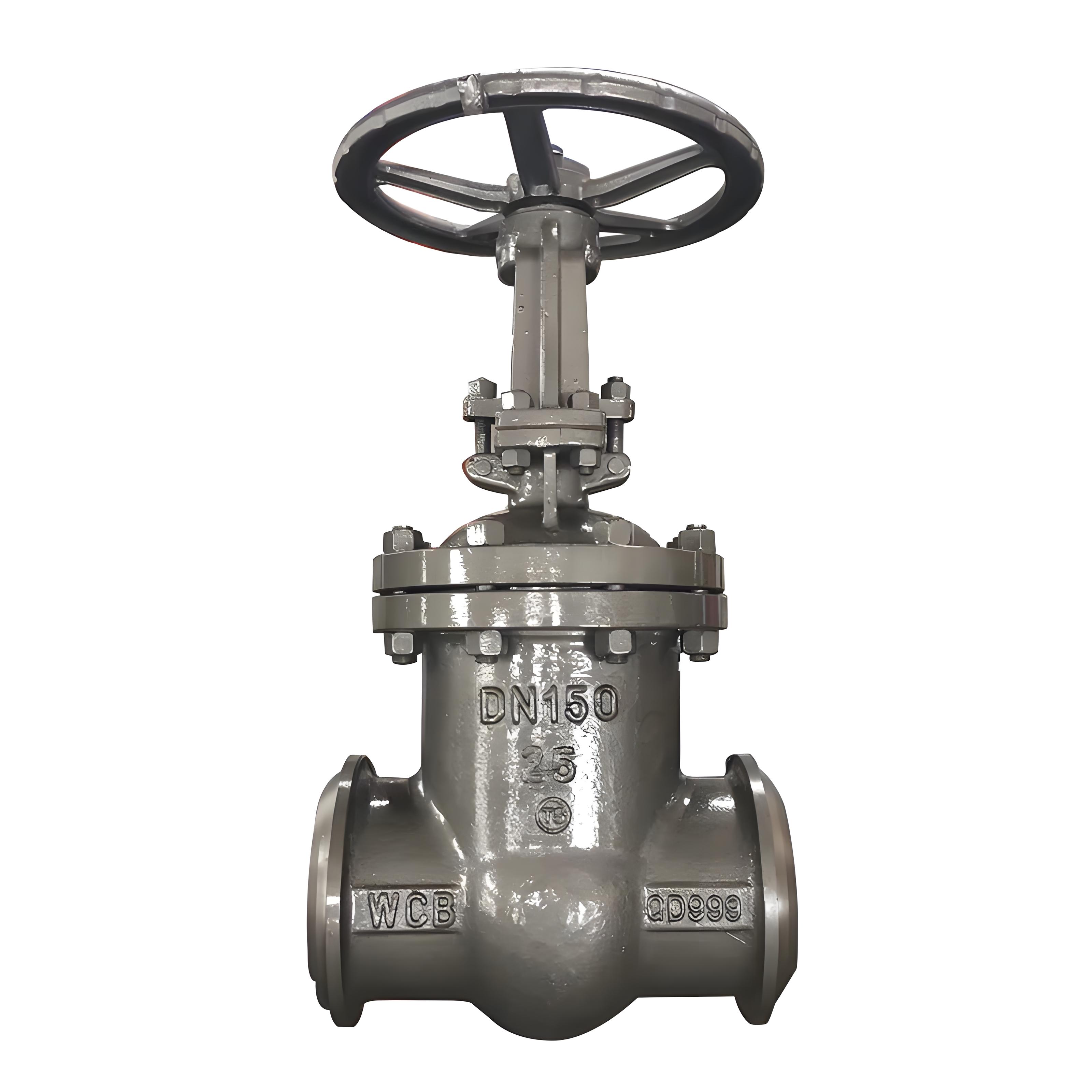

    閘閥廠家

    操作方式和應用場景

    • ‌操作方式‌:手動、齒輪傳動、電動、氣動等‌。
    • ‌應用場景‌:廣泛應用于石油、化工、水力、火力電站等各種系統的管路上,適用于切斷或接通管路介質‌。

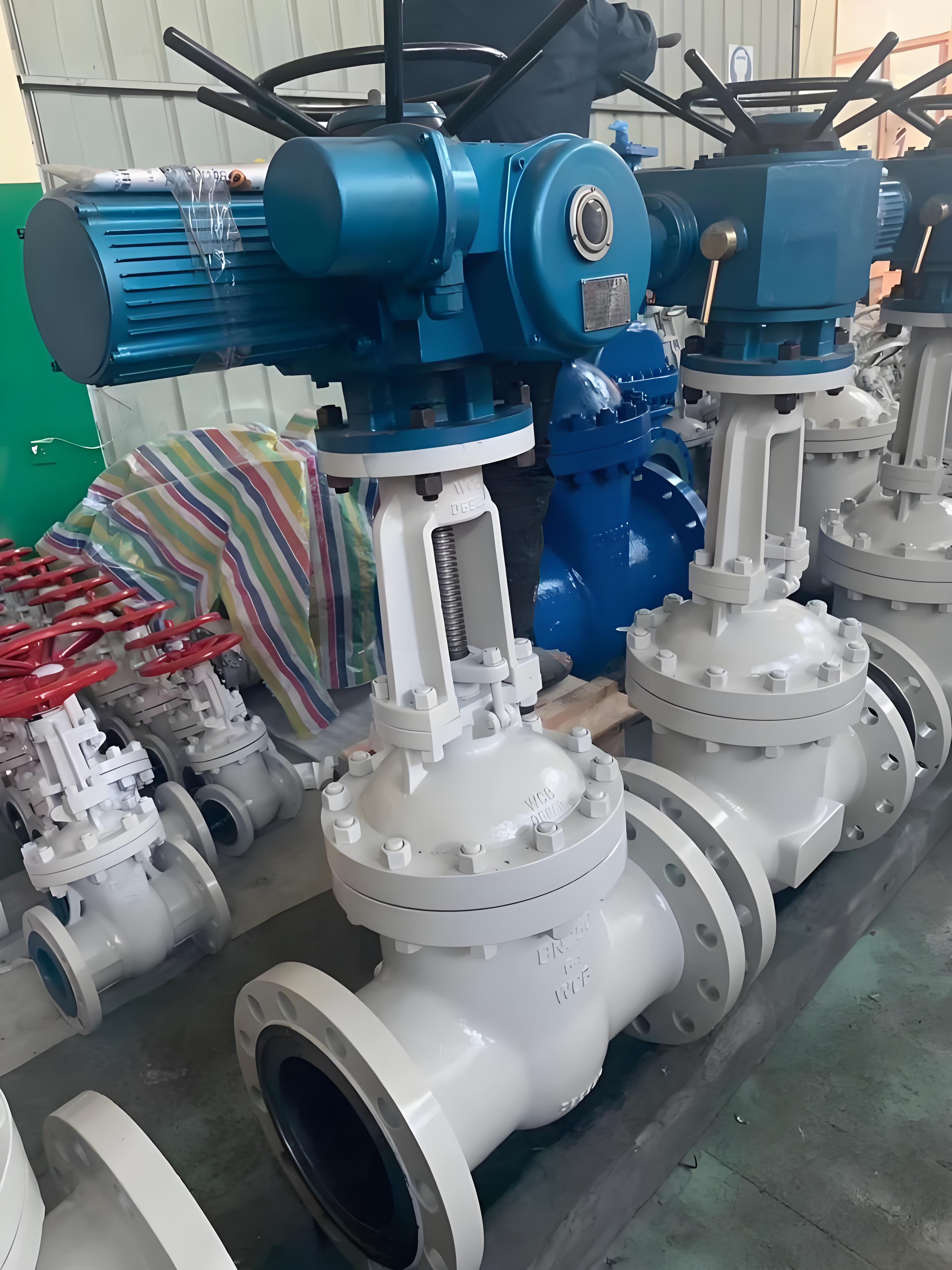

    閥門

    Z61Y鍛鋼承插焊閘閥產品材料:

    序號

    零件名稱

    CStoASTM

    AStoASTM

    SStoASTM

    A105

    F22

    F304(L)

    F316(L)

    1

    閥體

    A105

    A182F22

    A182F304(L)

    A182F316(L)

    2

    閥座

    A276420

    A276304

    A276304(L)

    A276316(L)

    3

    閘板

    A182F430&410

    A182F304

    A182F304(L)

    A182F316(L)

    4

    閥桿

    A182F6

    A182F304

    A182F304(L)

    A182F316(L)

    5

    墊片

    316夾柔性石墨

    316夾PTFE

    6

    閥蓋

    A105

    A276f304

    A276F304(L)

    A276F316(L)

    7

    螺栓

    A193B7

    A193B16

    A193B8

    A193B8M

    8

    銷釘

    A276420

    A276 304

    9

    填料壓套

    A276410

    A182F304(L)

    A182F316(L)

    10

    活節螺栓

    A193B7

    A193B16

    A193B8

    A193B8M

    11

    填料壓板

    A105

    A182F11

    A182F304(L)

    A182F316(L)

    12

    螺母

    A1942H

    A1944

    A1948

    A1948M

    13

    閥桿螺母

    A276420

    14

    鎖緊螺母

    A1942H

    A1944

    A1948

    A1948M

    15

    銘牌

    SS

    16

    手輪

    A197

    17

    墊片

    A473431



    18

    填料

    柔性石墨

    PTFE

    適用介質

    水、蒸汽、油品等

    水、蒸汽、油品等

    硝酸、醋酸等

    適用溫度

    ―29℃~425℃

    ―29℃~550℃

    ―29℃~200℃

    備注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;

    Z61Y鍛鋼承插焊閘閥連接尺寸:

    NPS

    縮徑

    3/8"

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"



    全徑



    3/8"

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    L

    79

    79

    92

    111

    120

    120

    140

    178

    H(開)

    158

    158

    169

    197

    236

    246

    283

    330

    W

    100

    100

    100

    125

    160

    160

    180

    200

    重量

    螺栓式

    2.0

    2.1

    2.3

    4.3

    5.9

    6.9

    11.1

    15.2

    焊接式

    1.7

    1.8

    2.0

    3.8

    5.1

    6.1

    10.2

    14.2
