配水閘閥的工作原理圖和技術參數
[ 2022-06-22 ]
配水閘閥的工作原理圖和技術參數如下：上海湖泉閥門集團有限公司是一家專業的配水閘閥生產廠家,專業生產各種配水閘閥,PZI配水閘閥,PZ配水閘閥,不銹鋼配水閘閥,它廣泛應用于煤礦井下作業.公司堅持“最大限度的滿足用戶的需求”是企業的經... 產PZI-400配水閘閥 PZI-500配水閘閥 PZI-600 PZI-800 配水閘閥PZI-1000配水閘閥 手動閘閥 電動閘閥 不銹鋼配水閘閥 PZ系列配水閘閥，在這里很高興為你介紹PZI型配水閘閥，它是在PZ型的基礎上進行的改進設計，該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。

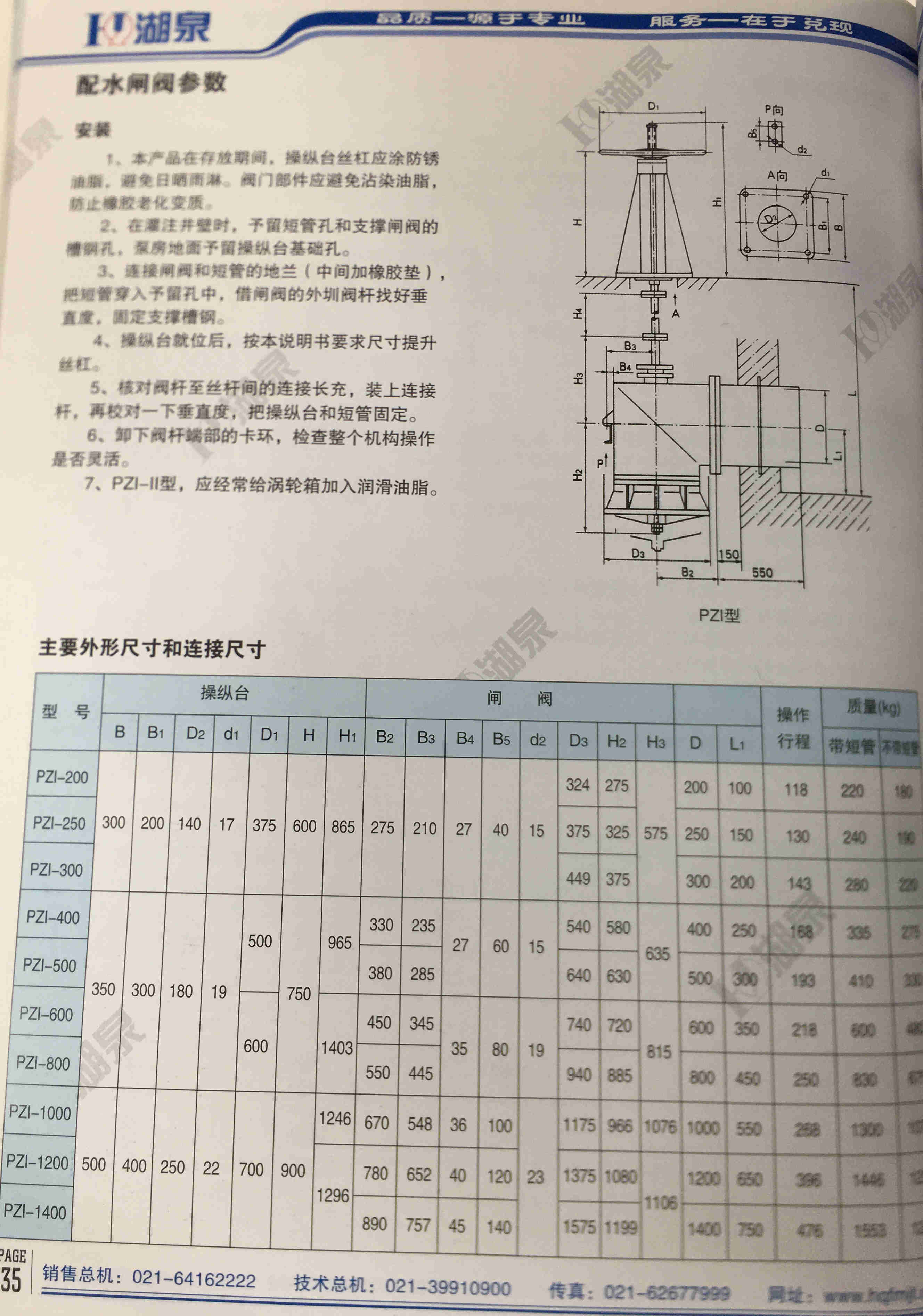

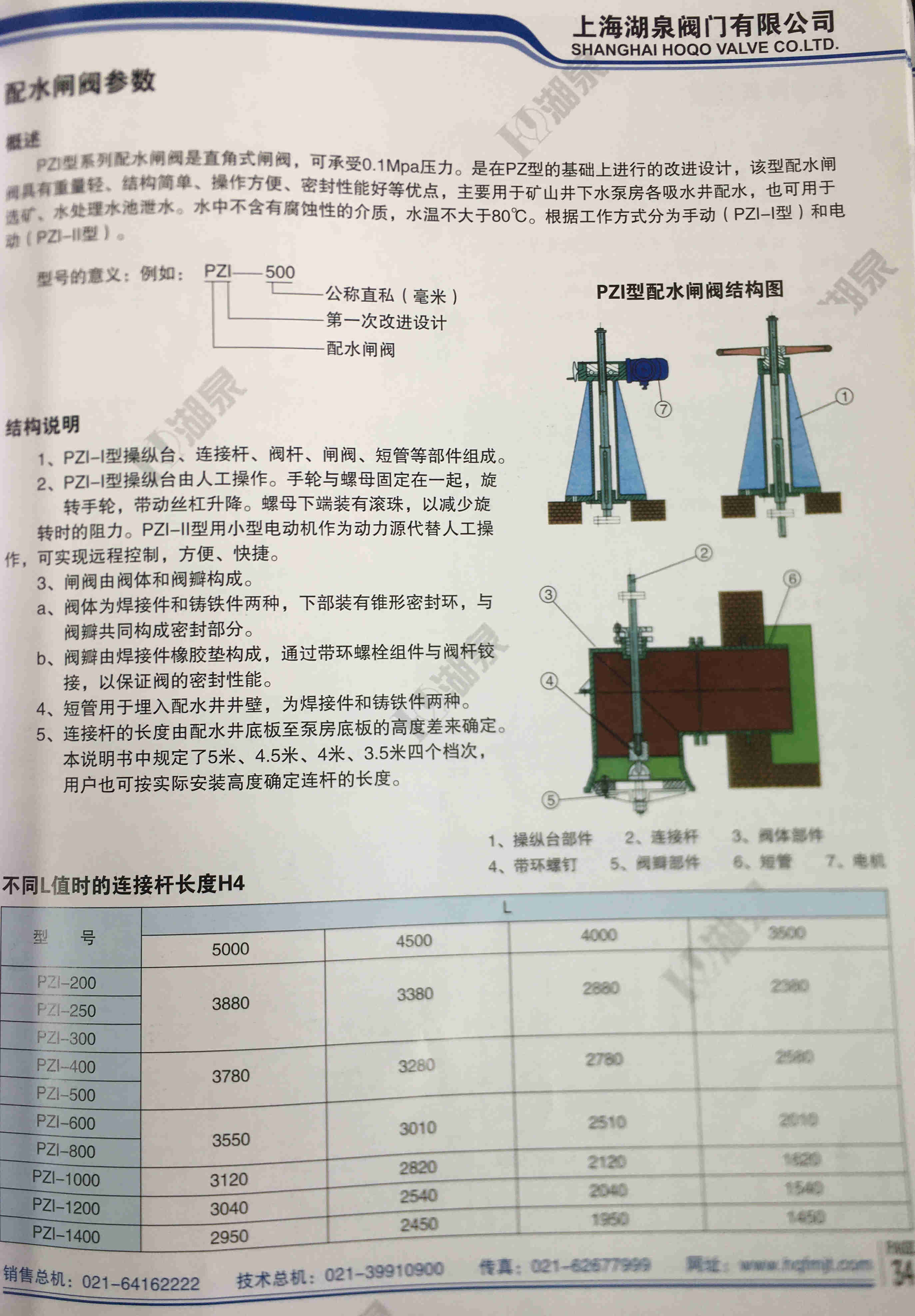

配水閘閥的工作原理圖和技術參數如下：
配水閘閥型號 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000
公稱直徑（毫米） 400 500 600 800 1000
介 質：水
介質溫度：常 溫
操作行程（毫米） 216 216 290 290 314
壓力（公斤力/厘米2） 工作壓力 1
試驗壓力 2.5
操縱方式 手 動 操 作
制造工藝 鑄造/焊接
重量（公斤） 帶法蘭短管 370 450 637 851 1431
不帶法蘭短管 289 345 494 656 1122
備注 PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式
配水閘閥的工作原理圖和技術參數如下：
配水閘閥型號 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000
公稱直徑（毫米） 400 500 600 800 1000
介 質：水
介質溫度：常 溫
操作行程（毫米） 216 216 290 290 314
壓力（公斤力/厘米2） 工作壓力 1
試驗壓力 2.5
操縱方式 手 動 操 作
制造工藝 鑄造/焊接
重量（公斤） 帶法蘭短管 370 450 637 851 1431
不帶法蘭短管 289 345 494 656 1122
備注 PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式
本文標題：配水閘閥的工作原理圖和技術參數
