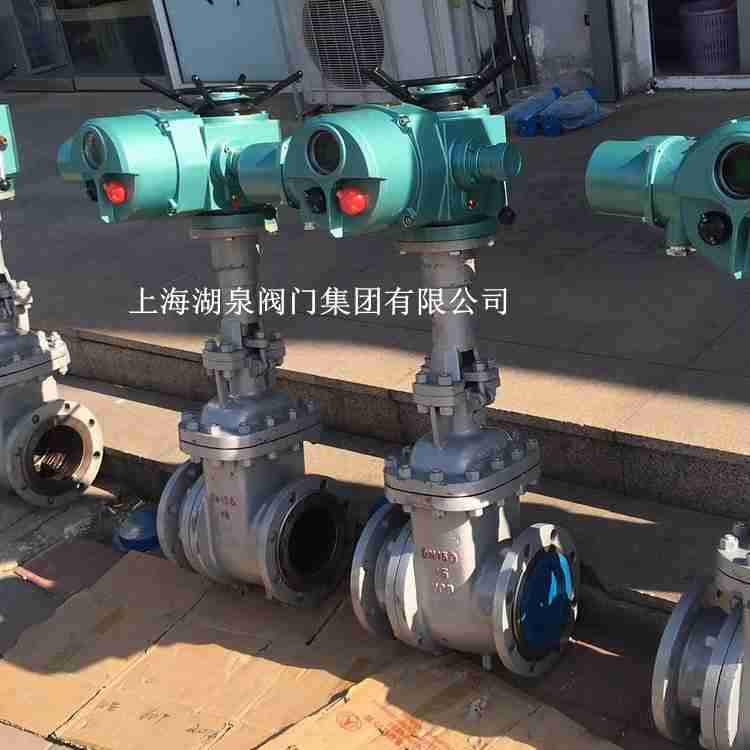

電動閘閥z941h-25 DN200的尺寸，長度

[ 2022-01-18 ]

上海湖泉閥門集團有限公司電動閘閥z941h-25 DN200生產廠家，咨詢： 021-64162222 詳細為您展示電動閘閥Z941H-25DN100,dn200防爆電動閘閥,閘閥 - 調節閥圖片,同時為您推薦本電動閘閥Z941H-25DN100,dn200防爆電動閘閥,閘閥 - 調節閥圖片,同行業同類電動閘閥... MZ941H-100C DN200 礦用防爆電動閘閥、MZ941H-100C礦用防爆電動閘閥相關技術文章平板閘閥和截止閥的不同之處高溫刀型閘閥PZ73W-10NR高溫排渣氣動聚氨酯插板...口徑 DN25-DN500 壓力 1.6MPa-42.0MPa 材質耐溫 ≤450° 功能普通開關型工作介質 水油天然氣等可售賣...大口徑電動閘閥 Z941H-16C DN500 ***應用于石油、化工、冶金...

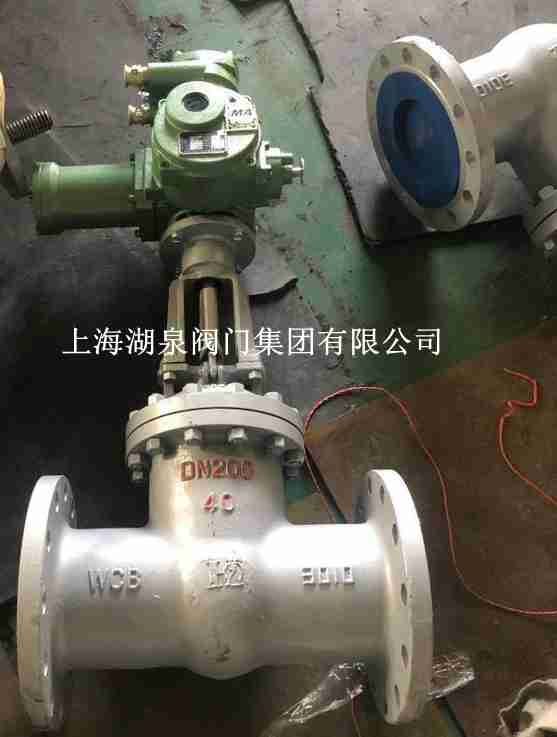

電動閘閥z941h-25 DN200的尺寸，長度

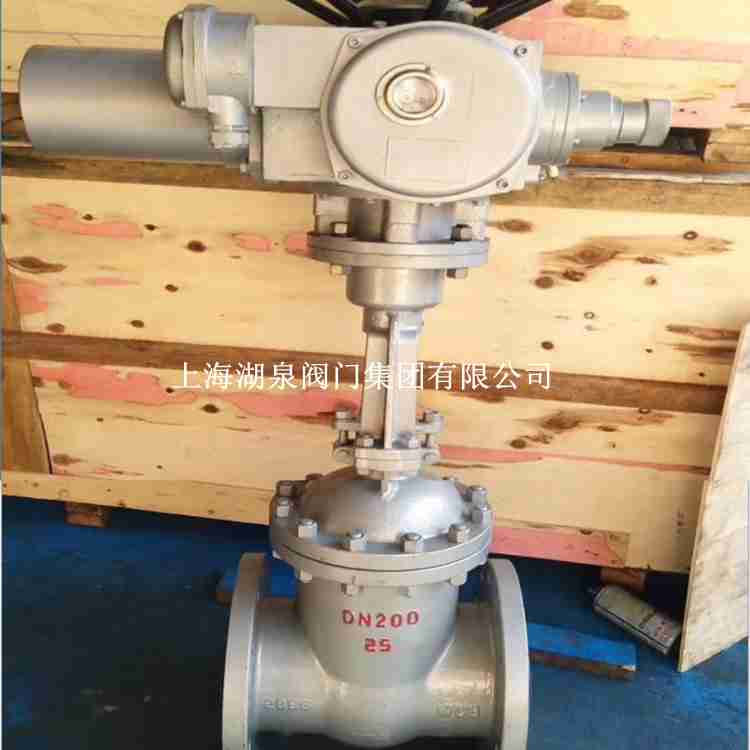

上海湖泉閥門廠供應電動閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面...MZ941H-100型礦用電動閘閥 MZ941H-160型礦用電動閘閥簡要描述: 帶煤安電動閘閥MZ系列電動閘閥與KXBC礦用隔爆型閥門電動裝置控制箱配套使用后,可與DCS系統銜接,...電動鑄鋼閘閥 Z941H‐25 相關連接尺寸: DN 型號 L D D1 D2 b‐f n‐Φd 電裝型號 L1 H 重量 Z941H‐25 40 200 145 110 85 18‐34‐18 DZW10 520 630 91 50 250 ...DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600

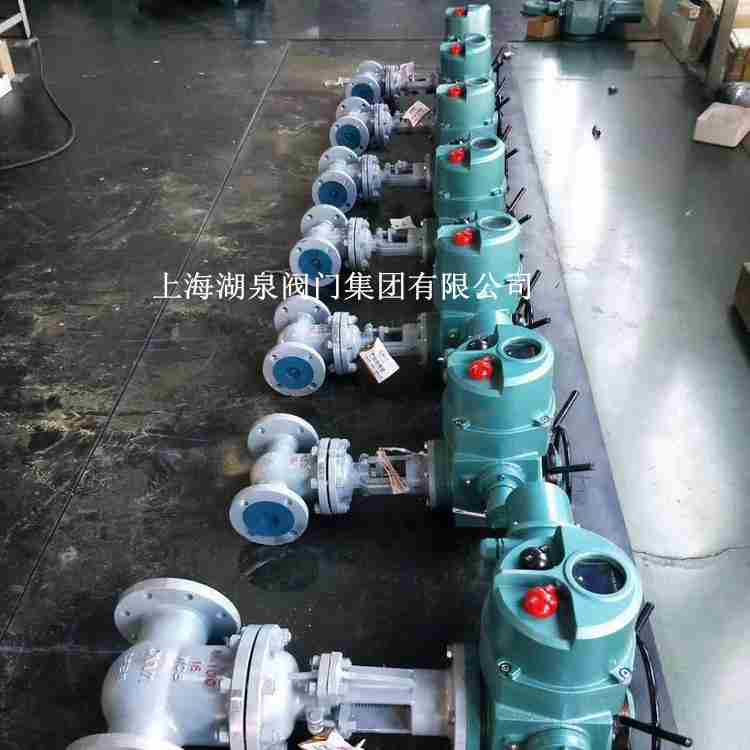

電動閘閥z941h-25 DN200，長度

號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z941T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z941W-10			灰鑄鐵
Z941H-10		鉻不銹鋼		柔性石墨
Z941T-16Q	球墨鑄鐵	碳素鋼或鉻不銹鋼	玩轉鑄鐵	石棉石墨
Z941W-16Q

電動閘閥z941h-專業設計-電動閘閥z941h-生產,選型-電動閘閥z941h-報價,放心選購,售后無憂!我司實力雄厚,資質齊全,電動閘閥z941h質量過硬.價格合理電動閘閥訂貨須知: 1.產品名稱與型號 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6..連接方式 7.傳動方式 8.流量特性 9.適用溫度 10...電動閘閥電裝型號規格主要尺寸和重量 2.5MPa DN L D D1 b n-φd 電裝型號Electric Actuator Code L1 H D0 重量Weight 凸面法蘭RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 1...上海湖泉閥門有Z941H-16CDN40Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.

電動閘閥z941h-25 DN200的尺寸，長度主要連接及外形尺寸(PN16)

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

電動閘閥z941h-25 DN200的尺寸，長度主要連接及外形尺寸(PN25)

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
