球閥q11f-16是什么型號？什么意思
[ 2024-06-21 ]

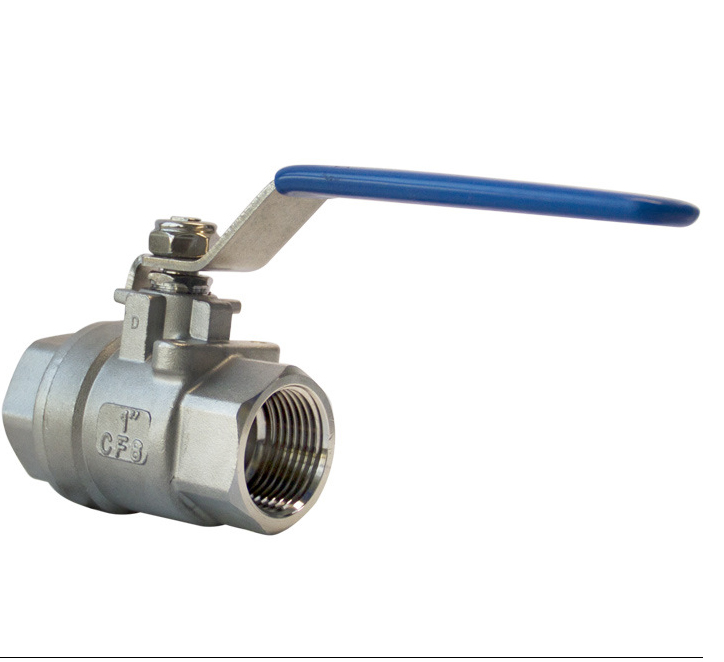

球閥Q11F-16是一種閥門，其中“Q11F”是型號，具體代表：12 “Q”代表球閥的類型。 “11”中的第一個“1”代表內螺絲連接，第二個“1”代表直通式球閥。 “F”代表閥座的密封面。 “16”代表公稱壓力，即16kg，也就是1.6mpa。 這種球閥通常用于管路中做切斷、分配和改變介質的流動方向。Q11F-16球閥的材質通常是不銹鋼，具有較好的耐腐蝕性和耐壓性，適用于多種工業和民用場合。
常常看到Q11F-16-25P和Q11F-16-40P，這些字母以及數值代表的是什么？
(1) 類型代號Q，表示球閥；
(2) 傳動方式代號O（省略），表示手動；
(3) 連接形式代號1，表示內螺紋（2表示外螺紋）；
(4) 結構形式代號1，表示直通式球閥
(5) 密封面材料F，表示閥座密封面或襯里材料為氟塑料；
(6) 公稱壓力代號16，表示16kg，即1.6mpa
(7) 閥體材料代號P，表示閥體材料為不銹鋼材質（304類）。

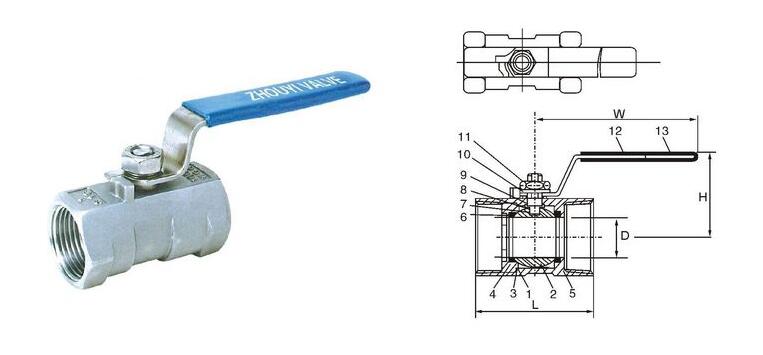

Q11F-16/64(P,R)一片式球閥,是內螺紋球閥及對焊連接球閥分為整體式。一片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。一片式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。一片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
一片式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
常常看到Q11F-16-25P和Q11F-16-40P，這些字母以及數值代表的是什么？
(1) 類型代號Q，表示球閥；
(2) 傳動方式代號O（省略），表示手動；
(3) 連接形式代號1，表示內螺紋（2表示外螺紋）；
(4) 結構形式代號1，表示直通式球閥
(5) 密封面材料F，表示閥座密封面或襯里材料為氟塑料；
(6) 公稱壓力代號16，表示16kg，即1.6mpa
(7) 閥體材料代號P，表示閥體材料為不銹鋼材質（304類）。
Q11F-16/64(P,R)一片式球閥,是內螺紋球閥及對焊連接球閥分為整體式。一片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。一片式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。一片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
一片式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
|---|---|---|---|---|---|---|---|---|
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
| 重量WT（g） | 55 | 95 | 165 | 250 | 405 | 525 | 850 | 1400 |
注意事項：
一片式球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安裝與維護應注意以下事項：
1、要留有閥柄旋轉的位置。
2.、不能用作節流。
3、帶傳動機構的球閥應直立安裝。
