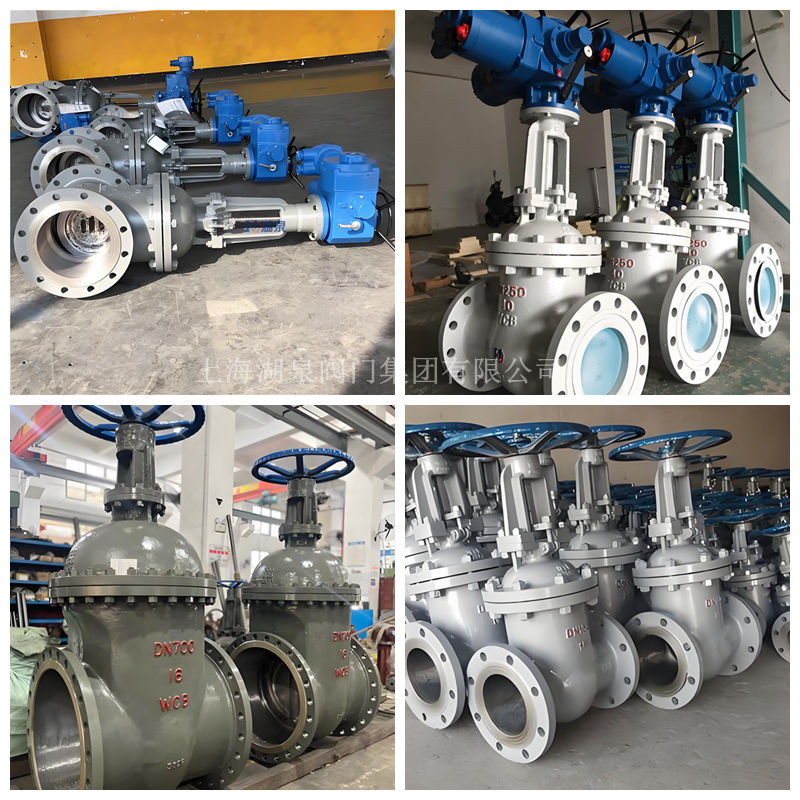

Z941H-40C DN350 WCB 電動鑄碳鋼法蘭閘閥是一款采用法蘭連接、電動驅動的高中壓工業閥門，專為大口徑管道系統設計。其主要功能是可靠地切斷或接通管路介質，廣泛應用于對自動化控制和可靠性要求較高的工業領域。‌

一、 核心產品標識解析

• ‌Z‌: 代表閘閥。
• ‌9‌: 代表電動驅動方式。
• ‌4‌: 代表法蘭連接形式。
• ‌1‌: 代表結構形式（通常為明桿楔式閘板）。
• ‌H‌: 代表密封面材料為堆焊硬質合金（如司太立鈷基合金）。
• ‌40C‌: “40”代表公稱壓力為PN40（即4.0MPa），“C”代表閥體材質為碳鋼（WCB）。
• ‌DN350‌: 代表公稱通徑為350毫米。
• ‌WCB‌: 代表閥體材質為ASTM標準的鑄碳鋼。

二、 主要技術參數與性能

• ‌壓力與溫度范圍‌：該閥門公稱壓力為PN40（4.0MPa），殼體強度試驗壓力為6.0MPa，密封試驗壓力為4.4MPa。‌ 采用WCB碳鋼閥體時，適用溫度范圍為-29℃至550℃。‌
• ‌閥體與密封材料‌：閥體主要材質為鑄碳鋼WCB，具有良好的強度和韌性。‌ 密封面通常采用司太立（Stellite）鈷基硬質合金堆焊或類似硬質合金工藝，確保其在高磨損、高溫及腐蝕性介質環境下仍能保持優異的密封性和長壽命。‌

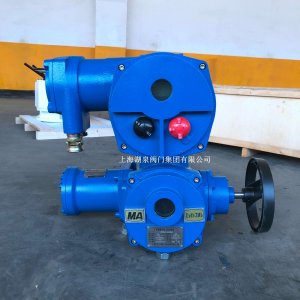

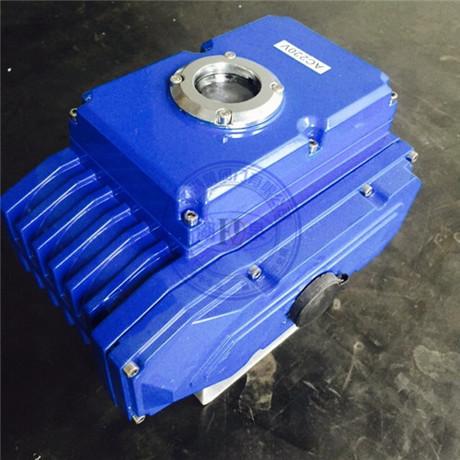

• ‌驅動與控制‌：配備多回轉開關型電動執行器，可實現遠程控制、PLC聯鎖或接受4~20mA標準信號進行智能控制。‌ 電源電壓常見為AC380V，防護等級可達IP55或IP65，部分型號可選防爆功能（如Exd I Mb）以適應煤礦等危險環境。‌閥門通常設計有手電動切換機構，便于緊急情況下的手動操作。‌
• ‌結構與設計特點‌：采用楔式彈性閘板結構，中大口徑型號配置推力軸承，有效降低啟閉摩擦阻力。‌閥桿經過調質及表面氮化處理，具有高耐磨性和抗腐蝕性。‌填料函多采用柔性石墨填料，密封可靠且操作輕便。‌ 法蘭連接尺寸符合國家標準（如JB/T 79），可適配多種法蘭密封面形式。‌

三、 適用范圍

四、 安裝與選型注意事項

• ‌安裝‌：閥門可安裝在管道的任何位置，方向不受限制。‌ 初次通電調試前，建議先手動將閥門開啟至半開位置，確認電動執行器轉向正確，避免因電機相序接反而損壞設備。‌
• ‌選型考量‌：在選型時，除確認壓力、口徑、材質、介質兼容性外，還需明確對電動執行器的具體需求，如電源電壓（AC380V/220V等）、控制類型（開關型/調節型）、防護等級、是否需要防爆認證等。‌ 對于煤礦等特殊應用場景，必須選用具備煤安證（MA）和防爆證的專用型號。‌

五、 設計制造與質量標準

• 設計制造按 GB/T 12234
• 結構長度按 GB/T 12221
• 法蘭連接尺寸按 JB/T 79
• 閥門檢查和試驗按 GB/T 13927‌1
  制造商需依據這些標準進行強度試驗和密封試驗，確保產品性能達標。‌
