產品名稱：插板閥規格型號大全及說明[ 2024-04-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、插板閥規格型號大全及說明介紹

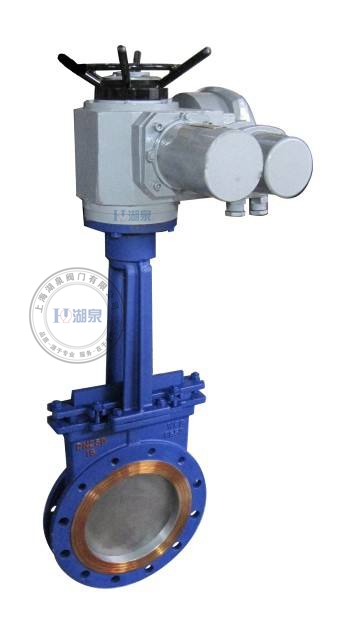

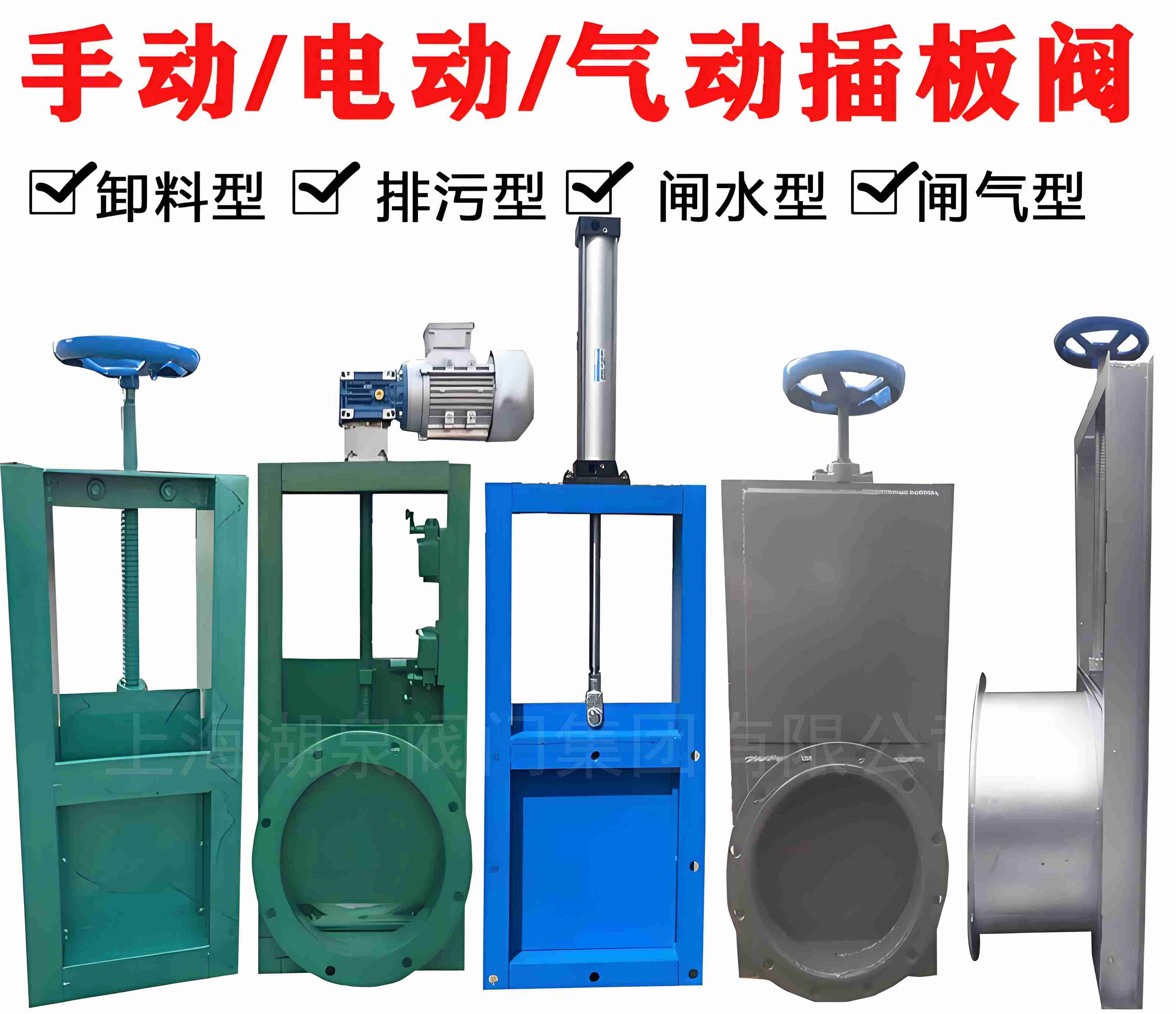

插板閥可分為電動插板閥與手動插板閥和氣動插板閥三個系列，適用于倉頂的卸料，也可用于冶金，化工，建材，電力等行業部門。又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板閥經常與卸料裝置或是料倉配套使用，手動螺旋閘閥采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格，廣泛應用于冶金、碳素、化工、建材等行業。手動插板閥具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優點，手動螺旋閘閥可水平安裝或是垂直安裝，具有防磨損和自動補償功能壽命長等特點。手動插板閥在正常的使用過程中各傳動部位應定期檢查，加潤滑油做好維護。插板閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式插板閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板插板閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分插板閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。插板閥密封結構可以分軟密封、硬密封結構。
