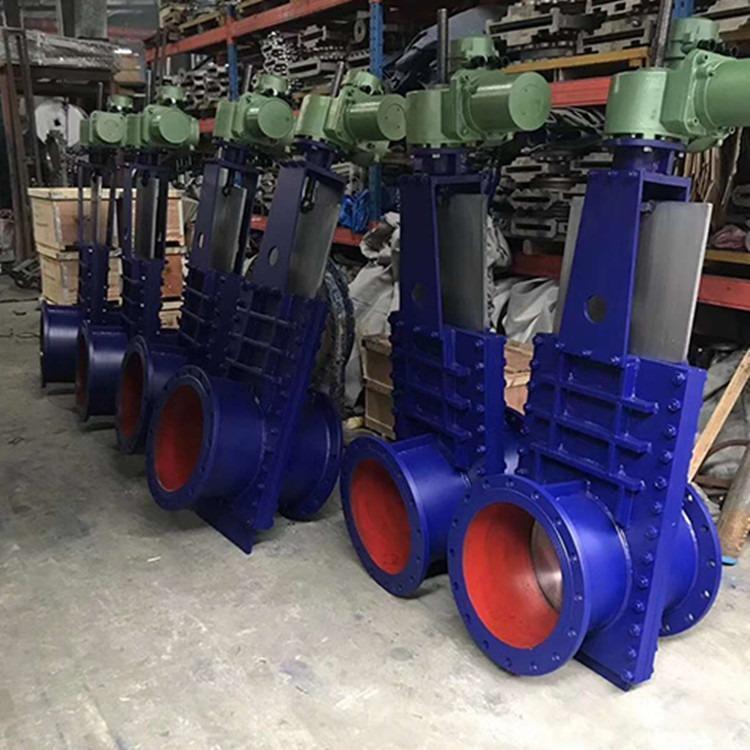

一、電動平行式雙閘板閘閥Z944T-16 dn200介紹
上海湖泉閥門集團有限公司Z944T/W-10 電動明桿平行式雙閘板閘閥的主要特點、設計標準、技術參數、應用范圍,電動明桿平行式雙閘板閘閥內部結構、連接尺寸、外形尺寸及重量,零部件材料。:雙閘板閘閥(平行雙閘板閘閥)工作原理:借助氣缸或手輪提供的外動力,閥桿帶動閥板上下移動實現閥門的啟閉,閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接...形體簡單,制造?藝性好,適?范圍?,便于安裝。流體阻??,閘閥閥體內部介質通道是直通的,介質流經閘閥時不改變其流...手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為堆焊不銹鋼（Z44H）、堆焊硬質合金（Z44Y），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z44H-16C~160C Z44Y-16C~160C）、鉻鉬鋼（Z44Y-16I~160I）、不銹鋼（Z44Y-16P~160P Z44Y-16R~160R）的閘閥。適用于介質為水、污水的管路上作閉路設備用，不允許作調理調理流量和排空運用。普遍適用于石油、化工、制藥、電力等行業(yè)。在公稱壓力≤l.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。我廠可消費平行式雙閘板閘閥、平行式單閘板閘閥、明桿平行式雙閘板閘閥、明桿平行式單閘板閘閥。

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z44H-16C~160C	16~160	1.6~16.0	≤425	天然氣、水、蒸汽、油品
Z44Y-16C~160C			≤425	天然氣、水、蒸汽、油品
Z44Y-16I~160I			≤550	水、蒸汽、油品
Z44Y-16P~160P			≤150	硝酸類
Z44Y-16R~160R			≤150	醋酸類

Z44H、Z44Y 型 PN16 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	375	420	250	21
50	2	250	160	375	430	250	23
65	2½	270	180	445	517	300	37
80	3	280	195	445	530	300	39
100	4	300	215	510	510	300	52
125	5	325	245	665	800	350	100
150	6	350	280	658	818	350	119
200	8	400	335	681	891	400	186
250	10	450	405	870	1130	450	263
300	12	500	460	870	1130	500	385
350	14	550	520	920	1280	550	514
400	16	600	580	1040	1450	700	800
450	18	650	640	1140	1600	700	1060
500	20	700	705	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	910	2420	3130	900	2160
800	32	1000	1020	1890	2700	900	2470

Z44H、Z44Y 型 PN25 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	385	430	250	21
50	2	250	160	390	430	250	24
65	2½	270	180	445	517	300	37
80	3	280	195	450	530	300	38
100	4	300	230	510	620	300	58
125	5	325	270	665	800	350	100
150	6	350	300	685	818	350	119
200	8	400	360	690	891	400	197
250	10	450	425	870	1130	450	287
300	12	500	485	990	1300	500	385
350	14	550	550	920	1280	550	514
400	16	600	610	1040	1450	700	800
450	18	650	660	1140	1600	700	1060
500	20	700	730	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	955	1690	2400	900	2160
800	32	1000	1070	1890	2700	900	2470
