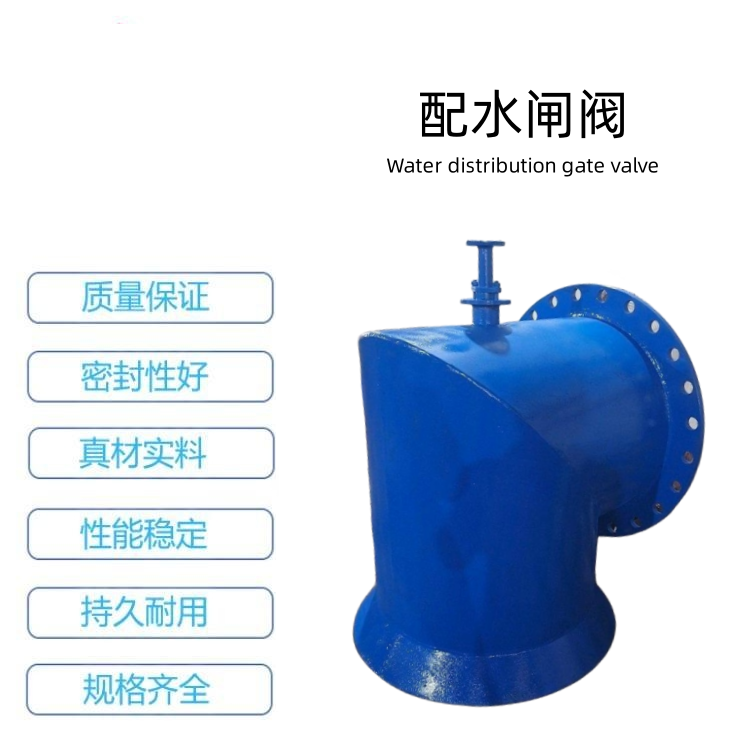

產品名稱：北京300電動配水閘閥多少錢[ 2023-09-19 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、北京300電動配水閘閥多少錢介紹
上海湖泉閥門集團有限公司PZ系列礦用配水閥是在原PZ1型的基礎上進行了改良設計；PZII型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。配水閘閥產品結構：1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。3、閘閥由閥體和閥瓣構成。（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以閥的密封性能。4、短管用于埋入配水井井壁，為焊接件。5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制.配水閘閥產品安裝：1、本產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化。2、在灌注井壁時，預留短管孔和支撐閥閘的槽鋼孔，泵房地面預留操縱臺基礎孔。3、連接閥閘和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閥閘的外露閥桿找好垂直度，固定支撐槽鋼。4、操縱臺就位后，按說明書要求尺寸提升絲杠。5、核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操縱臺和短管固定。6、卸下閥桿端部的卡環，檢查整個機構操作是否靈活。配水閘閥產品參數：產品名稱：配水閘閥，配水閘門，配水閥產品型號：PZ-1，PZ-TT產品規格：DN300-1200公稱壓力：0.1MPa適用介質：污水、清水。

配水閘閥安裝尺寸表：

型號	操縱臺							閘閥								短管		操作行程	質量(Kg)
型號	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1	操作行程	帶短管	無短管
PZ2-400	350	300	180	19	500	750	965	330	235	27	60	15	540	580	635	400	250	168	335	275
PZ2-500					500		965	380	285	27	60	15	640	630		500	300	193	410	330
PZ2-600					600		1403	450	345	35	80	19	740	720		600	350	218	600	480
PZ2-800					600		1403	550	445	35	80	19	940	885	815	800	450	250	830	675
PZ2-1000	500	400	250	22	700	900	1246	670	548	36	100	23	1175	966	1076	1000	550	268	1300	1072
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1721	1446
