    全國服務熱線021-64162222

    刀型閘閥閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

    產品名稱:刀型電動閘閥[ 2019-09-16 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 一、刀型電動閘閥詳細介紹

      Z973H型刀型電動閘閥(刀閘閥)PN6~PN16驅動方式為電動驅動,連接方式為對夾式連接,閥門為明桿平行式剛性單閘板,Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼,公稱壓力 PN6~16,閥體材料為碳素鋼的閘閥。 配有多回轉式電動裝置,使閥板作上下直線運動,并可實現遠程控制閥門的打開或關閉。通徑范圍:DN50~DN500,使用溫度 ≤100℃,廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。

      二、刀型電動閘閥安裝注意事項

      1、手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞。
      2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。
      3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力)。
      4、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
      5、如果閥門經常開關使用,每月至少潤滑一次。
      6、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。
      7、安裝在保溫管道上的各類手動閥門,手柄均不得向下。
      8、帶傳動機構的閘閥,按產品使用說明書的規定安裝。
      9、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求,以閥瓣密封面無滲漏為合格。


      三、刀型電動閘閥主要技術參數

      型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
      PZ973H-10C 10~16 1.0~1.6 ≤ 100 紙漿、污水、煤漿、灰渣水泥混合物
      PZ973H-16C
      PZ973F-10P
      PZ973F-16P
      PZ973Y-10P
      PZ973Y-16P

    • 四、刀型電動閘閥外形連接尺寸

      MPa DN L D D1 D2 H N-M D0
      1.0 50 43 160 125 100 330 4-M16 180
      65 46 180 145 120 360 4-M16 180
      80 46 195 160 135 390 4-M16 220
      100 52 215 180 155 440 8-M16 220
      125 56 245 210 185 510 8-M16 230
      150 56 280 240 210 600 8-M20 280
      200 60 335 295 265 700 8-M20 360
      250 68 390 350 320 840 12-M20 360
      300 78 440 400 368 960 12-M20 400
      350 78 500 460 428 1110 16-M20 400
      400 102 565 515 482 1250 16-M22 400
      450 114 615 565 532 1380 20-M22 530
      500 127 670 620 585 1530 20-M22 530
      600 154 780 725 685 1800 20-M27 600
      700 165 895 840 800 2150 24-M27 600
      800 190 1010 950 898 2420 24-M30 680
      900 203 1110 1050 1005 2680 28-M30 680
      1000 216 1220 1160 1115 3100 28-M30 700
      1200 254 1450 1380 1325 3450 32-M36 800
      1.6 50 43 160 125 99 330 4-M16 180
      65 46 185 145 120 360 4-M16 180
      80 46 200 160 135 390 8-M16 220
      100 52 220 180 155 440 8-M16 220
      125 56 250 210 185 510 8-M16 230
      150 56 285 240 210 600 8-M20 280
      200 60 340 295 265 700 12-M20 360
      250 68 405 355 310 840 12-M22 360
      300 78 460 410 375 960 12-M22 400
      350 78 520 470 435 1110 16-M22 400
      400 102 580 525 485 1250 16-M27 400
      450 114 640 585 545 1380 20-M27 530
      500 127 715 650 609 1530 20-M30 530
      600 154 840 770 720 1800 20-M36 600
      700 165 910 840 788 2150 24-M36 600
      800 190 1025 950 898 2420 24-M36 680
      900 203 1125 1050 998 2680 28-M36 680
      1000 216 1255 1170 1110 3100 28-M42 700
      1200 254 1485 1390 1325 3450

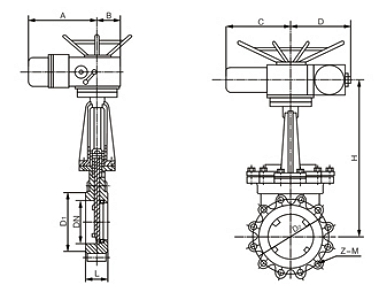

    • 五、刀型電動閘閥結構圖

      刀型電動閘閥結構圖

    上一篇:電動刀型閘閥 / 下一篇:不銹鋼電動刀型閘閥
